接地线的种类及其作用

2018年04月21日 10:54:17 浏览量： 文章起源：互联网

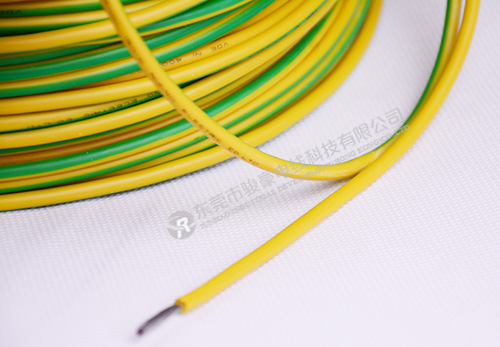

接电线产品图
接地的类型和作用分歧的电路有不一样的接处所式 ，电子电力设备中常见的接处所式有以下几种：
1、安全接地
      安全接地即将高压设备的表壳与大地衔接。一是预防机壳上堆集电荷 ，产生静电放电而危及设备和人身安全 ，例如电脑机箱的接地 ，油罐车那根拖在地上的尾巴 ，都是为了使积累在一路的电荷开释 ，预防出现变乱；二是当设备的绝缘败坏而使机壳带电时 ，促使电源的；ぷ魑陆氐缭 ，以便；すぷ魅嗽钡陌踩 ，例如电冰箱、电饭煲的表壳。三是能够屏蔽设备巨大的电场 ，起到；ぷ饔 ，例如民用变压器的防护栏。
2、防雷接地
      当电力电子设备遇雷击时 ，不论是直接雷击还是感应雷击 ，若是不足相应的； ，电力电子设备都将受到很大侵害甚至报废。为预防雷击 ，我们通常在高处（例如屋顶、烟囱顶部）设置避雷针与大地相连 ，以防雷击时危及设备和人员安全。安全接地与防雷接地都是为了给电子电力设备或者人员提供安全的防护措施 ，用来；ど璞讣叭嗽钡陌踩。
3、工作接地
      工作接地是为电路正常工作而提供的一个基准电位。这个基准电位通常设定为零。该基准电位能够设为电路系统中的某一点、某一段或某一块等。当该基准电位不与大地衔接时 ，视为相对的零电位。但这种相对的零电位是不不变的 ，它会随着表界电磁场的变动而变动 ，使系统的参数产生变动 ，从而导致电路系统工作不不变。当该基准电位与大地衔接时 ，基准电位视为大地的零电位 ，而不会随着表界电磁场的变动而变动。但是不合理的工作接地反而会增长电路的滋扰。好比接地址不正确引起的滋扰 ，电子设备的共同端没有正确衔接而产生的滋扰。为了有效节造电路在工作中产生各类滋扰 ，使之能切合电磁兼容准则。我们在设计电路时 ，凭据电路的性质 ，能够将工作接地分以下为分歧的种类 ，好比直流地、互换地、数字地、仿照地、信号地、功率地、电源地等。分歧的接地该当别离设置。不要在一个电路里面将它们混合设在一路 ，例如数字地和仿照地就不能共一根地线 ，不然两种电路将产生极度壮大的滋扰 ，使电路陷入瘫痪！
4、信号
      信号地是各类物理量信号源零电位的公共基准地线。由于信号通常都较弱 ，易受滋扰 ，不合理得接地会使电路产生滋扰 ，因而对信号地的要求较高。
5、仿照地
      仿照地是仿照电路零电位的公共基准地线。仿照电路中有幼信号放大电路 ，多级放大 ，整流电路 ，稳压电路等等 ，不适当的接地会引起滋扰 ，影响电路的正常工作。仿照电路中的接地对整个电路来说有很大的意思 ，它是整电路正常工作的基础之一。所以仿照电路中合理的接地对整个电路的作用不成忽视。
6、数字地
      数字地是数字电路零电位的公共基准地线。由于数字电路工作在脉冲状态 ，出格是脉冲的前后沿较陡或频率较高时 ，会产生大量的电磁波滋扰电路。若是接地不合理 ，会使滋扰加剧 ，所以对数字地的接地址选择和接地线的敷设也要充分思考。
7、电源地
      电源地是电源零电位的公共基准地线。由于电源往往同时供电给系统中的各个单元 ，而各个单元要求的供电性质和参数可能有很大差距 ，因而既要保障电源不变靠得住的工作 ，又要保障其它单元不变靠得住的工作。电源地通常是电源的负极。
8、功率地
      功率地是负载电路或功率驱动电路的零电位的公共基准地线。由于负载电路或功率驱动电路的电流较强、电压较高 ，若是接地的地线电阻较大 ，会产生显著的电压降而产生较大的滋扰 ，所以功率地线上的滋扰较大。因而功率地必须与其它弱电地别离设置 ，以保障整个系统不变靠得住的工作。　　　　　
     静电屏蔽：当用齐全的金属屏蔽体将带电导体包抄起来 ，在屏蔽体的内侧将感应出与带电导体等量异种的电荷 ，表侧出现与带电导体等量的同种电荷 ，因而表侧仍有电场存在。若是将金属屏蔽体接地 ，表侧的电荷将流入大地 ，金属壳表侧将不会存在电场 ，相当于壳内带电体的电场被屏蔽起来了。
